四川成人高考高起本考试中,物理实验-多用电表练习及使用的学习内容包括:测量之前的准备工作、测量电流、测量电压和测量电阻,共四部分的知识点。具体如下:
[实验目的] 练习使用多用电表测量电流、电压和电阻。

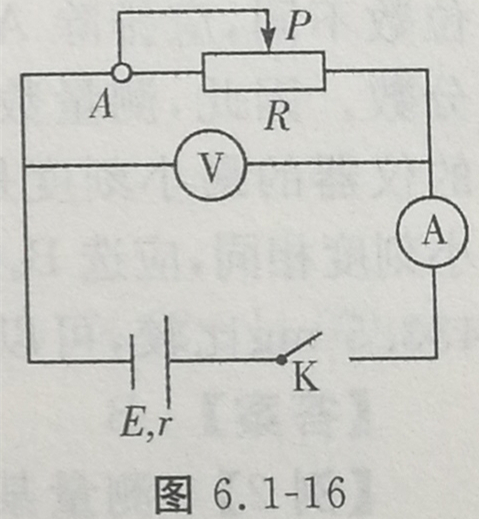

[实验器材] 多用电表、电池、电压表、电流表、开关、滑动变阻器、导线若干(待测电路可直接采用图6.1-16所示的电路)。
[实验步骤]
1.正式开始测量之前,先做好以下各项准备工作:
(1)认真观察多用电表的面板和刻度盘,弄清如何正确地读出多用电表的示数。
(2)检查指针是否停在表头左端的零位上。如果没有停在零位上,应用改锥轻轻转动调整螺丝使指针指零。
(3)根据待测量的种类,把选择开关拨到相应的位置,并从最大的量程开始试测;根据读数的大小,再拨到合适的量程挡位上(一般以指针位于表盘满刻度的2/3处左右比较理想)。
(4)把红、黑表笔分别插入“+”、“-”插孔。
2.测量电流
(1)将多用电表串联在电路中,注意使电流从“+”接线柱流入,从“-”接线柱流出。
(2)根据所选取的电流量程和指针的位置,正确读出电流值。
3.测量电压
(1)将多用电表并联在电路中,注意表笔的“+”“-”应分别与电源的正、负极相连。
(2)根据所选取的电压量程和指针的位置,正确读出电压值。
4.测量电阻
(1)先将两支表笔相接触,此时电阻为零,指针应指零位。应注意,电阻挡的零位在刻度盘的右端,与电流和电压挡的零位在左端正好相反。
(2)把两支表笔分别与待测电阻的两端紧密接触,在表盘的欧姆刻度标尺上读出表针的示数,再乘以所有欧姆的倍率(即×1、×10、×100、×1k等),就是被测电阻的阻值。
[注意事项]
1.使用多用电表测量电流和电压时,一定要注意极性不能接反。
2.使用多用电表测量电阻时,应将待测电阻与别的元件和电源断开;并且每次换挡测量前,都应重新调零。
3.测量时应注意不要用手接触表笔的金属杆。
4.使用后,要把表笔从插孔内拨出,并且把选择开关拨至交流电压的最高挡位(或OFF挡位)上。如果长期不使用时,应将多用电表内的电池取出,以避免因电池漏电而损坏多用电表。
